应 用
l 光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接；一端有插头称为尾纤，连接器接头称为跳线
l 光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接，应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域，从设备到光纤布线链路的跳接线。
特 点
l 具有较好的机械和环境性能；插入损耗低、重复性好；
l 被覆层可剥离性满足相关标准及用户的要求；
l 本规范参照国家、 行业标准， 并结合本公司的实际生产、 使用情况制定。 本规范适用于本公司跳线、 尾纤生产；
l 规范性引用文件YD/T 1272.1-2003 光纤活动连接器，LC 型YD/T 1198-2002
结 构

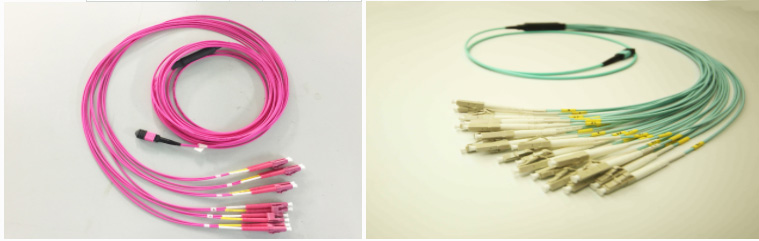

l 光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套；
l FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)
l SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)
l ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)
l LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(光模块交换机常用)
选 用 指 南
l 接口：FC、SC、LC、ST、MTRJ、E2000、MU、DIN、MT、SMA等、端面接触方式有PC、UPC、APC
l 类型：单芯、双芯、多芯
l 种类：单模（黄色）、多模62.5/1259(橙色）、多模50/125(橙色）、OM3-150（湖蓝色）、OM3-300（湖蓝色）、OM4-550（湖蓝色、玫红色）、OM5（橄榄绿）
l 单模多模的区别：单模光纤跳线主要用于长距离、高速率的通信传输，如骨干网络、数据中心等。单模光纤跳线采用9/125μm的单模光纤，具有较低的衰减和较好的传输性能，多模光纤跳线主要用于短距离、低速率的通信传输，如企业局域网、室内布线等。多模光纤跳线采用50/125μm的多模光纤，具有较好的弯曲性能和较低的成本。
l 线缆外护层材料：普通型、普通阻燃型、低烟无卤型（LZSH）、低烟无卤阻燃型等。
l 光纤种类可分为：G.652A、G.652B、G.652C、G.652D、G.655A、G.655B、G.655C、G.655D、G.655E、G.657A1、G.657A2、G.657B2、G.657B3
l 连接头颜色可分为：蓝色(常用于单模PC,UPC接头)、米色，灰色(常用于多模接头）、绿色（APC接头)、水蓝色(OM3)，尾套颜色可分为：灰色、蓝色、绿色、白色、红色、黑色、青绿色
